功能介紹

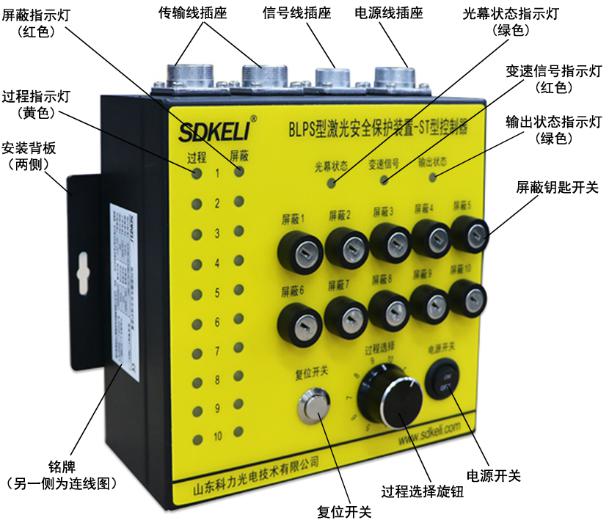

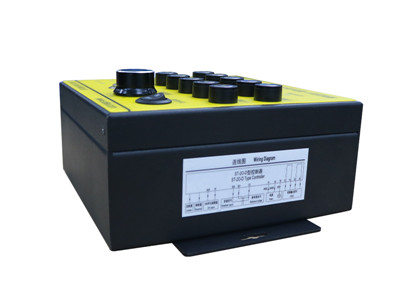

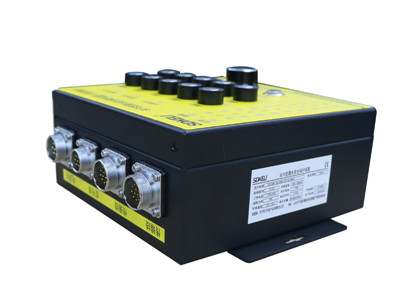

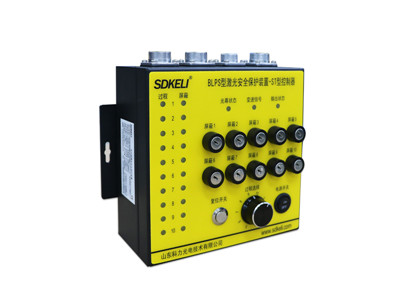

外觀信息
功能說明

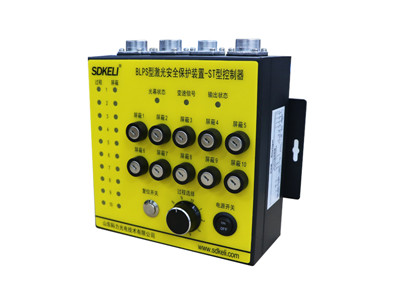

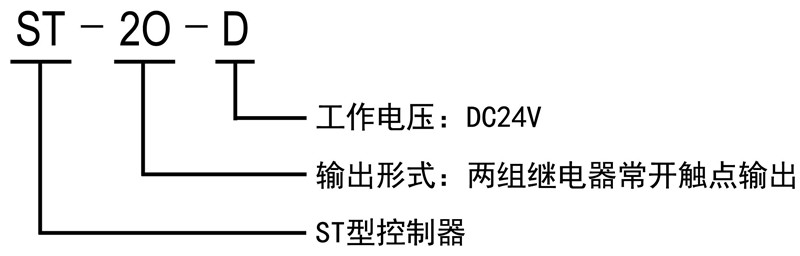

BLPS-ST型
折彎?rùn)C(jī)保護裝置控制器可分為n(n≤10)個過程，根據變速信號依次切換。處于任何過程時，按下復位按鈕后，控制器回到第1過程。上電后，系統進入第1過程。根據工件加工特點，通過控制器過程選擇旋鈕，選擇過程的具體數量，1-10個過程可選，達到選擇過程數量時，控制器自動跳轉到第1過程，具體執行周期在控制器面板顯示。如選擇3個過程時，控制器循環過程為第1過程→第2過程→第3過程→第1過程……。

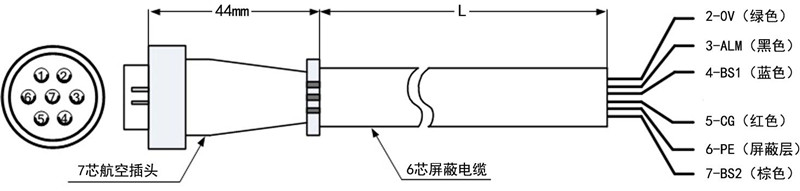

信號線

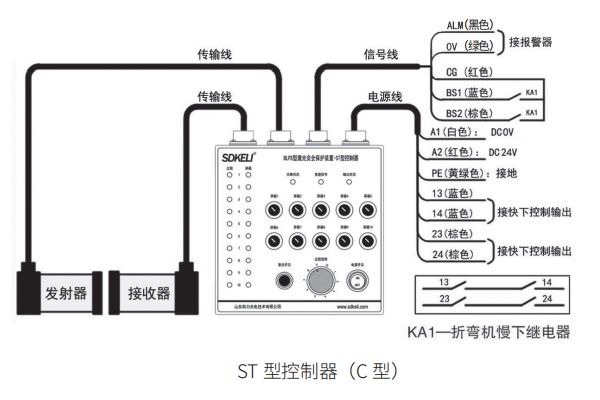

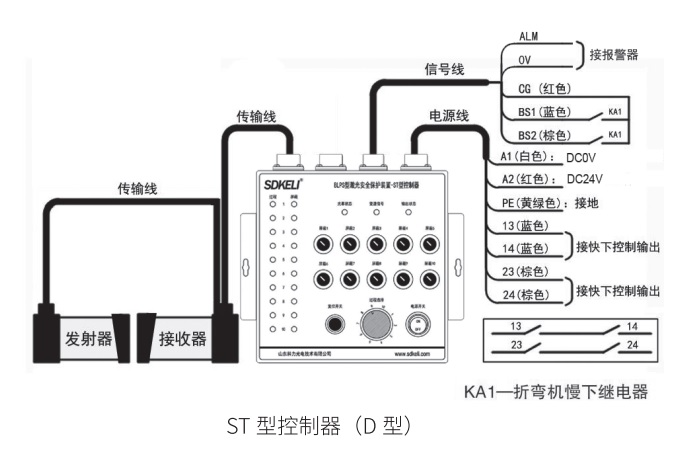

接線圖
正常與屏蔽的選擇
根據具體工作特點，可分別選擇各個過程的正常/屏蔽功能。當選擇屏蔽功能時，相應屏蔽指示燈亮起，處于屏蔽功能時，報警燈亮起并伴有蜂鳴音。
 |
|

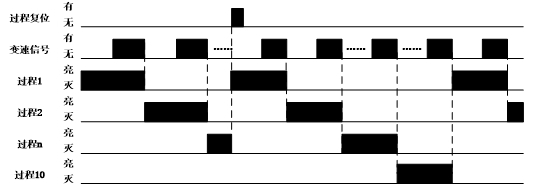

過程轉換時序圖 |
 |
|

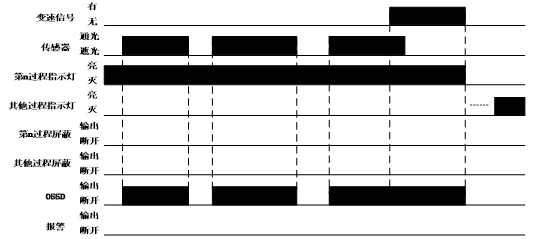

正常功能時序圖 |
 |
|

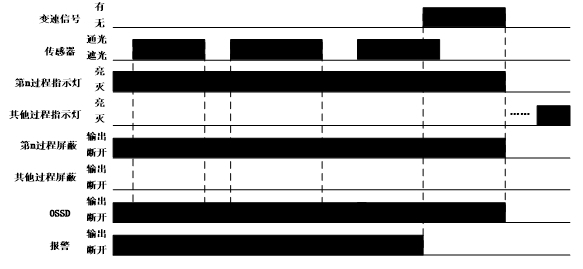

屏蔽功能時序圖 |
|
BLPS折彎?rùn)C(jī)保護裝置ST控制器技術參數 |
|
工作電壓 |
24VDC±15% (紋波±5%) |
|
整機功耗 |
≤15W |
|
輸出形式 |
OSSD1/ OSSD2 |
兩路繼電器常開觸點（主控輸出） |
|
ALARM |
PNP報警輸出 |
|
輸出容量 |
觸點5A，250V AC /5A，DC24V |
|
輸入信號形式 |
繼電器無源觸點 |
|
響應時間 |
≤20ms |
|
環境溫度 |
工作 |
-10℃～55℃（無結霜及凝霧） |
|
存儲 |
-30℃～70℃ |
|
環境濕度 |
工作 |
35%～85%RH |
|
存儲 |
35%～95%RH |
|
防護等級 |
IP54 |
|
絕緣電阻 |
＞100MΩ |
|
介電強度 |
AC1500V，60S無擊穿或閃絡 |
|
繼電器壽命 |
≥100萬次 |
|

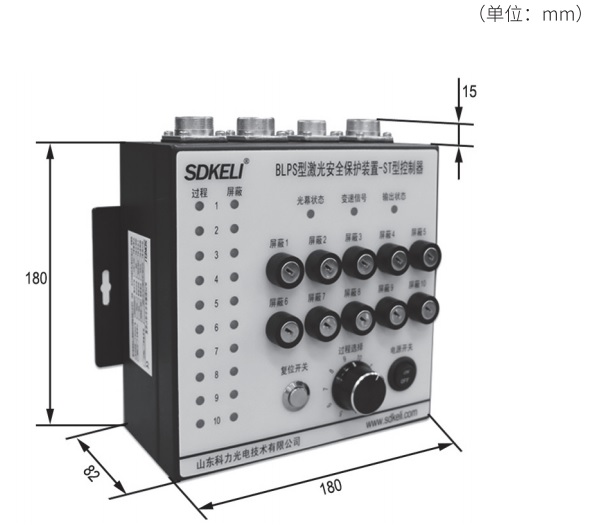

外形尺寸 |
195×180×82(mm) |
